24 σχήμα 8 πυρήνων καλώδιο οπτικών ινών

24 σχήμα 8 πυρήνων καλώδιο οπτικών ινών

24Core σχήμα 8 καλώδιο οπτικών ινών

GYTC8Y σχήμα 8 καλώδιο οπτικών ινών

Τόπος καταγωγής:

Κίνα

Μάρκα:

YUANTONG

Πιστοποίηση:

ROSH ,TLC, CCC, ISO

Αριθμό μοντέλου:

Πυρήνας GYTC8Y 24

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Όνομα προϊόντων:
24 πυρήνας αριθμός-8 σύνολο θηκών PE που γεμίζει το σύνθετο καλώδιο GYTC8Y οπτικών ινών επικοινωνίας
Αρίθμηση ινών:
24 πυρήνας
Τύπος ινών:
G652D
Θήκη καλωδίων:
HDPE
Χρώμα καλωδίων:
Γαλαζοπράσινος πορτοκαλής καφετής
Μέλος δύναμης:
Μεταλλικό μέλος δύναμης
Χρήση καλωδίων:
υπαίθριος
COem:
Υποστηριγμένος
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
20km
Τιμή
Negotiable
Συσκευασία λεπτομέρειες
Ξύλινο τύμπανο
Χρόνος παράδοσης
7 ημέρες
Όροι πληρωμής
L/C, D/P, T/T, Western Union
Δυνατότητα προσφοράς
500KM την εβδομάδα
Περιγραφή του προϊόντος

24 πυρήνας αριθμός-8 σύνολο θηκών PE που γεμίζει το σύνθετο καλώδιο GYTC8Y οπτικών ινών επικοινωνίας υπαίθριο



Περιγραφή:

Ένα σχήμα 8 σχέδιο καλωδίων οπτικών ινών ενσωματώνει έναν χάλυβα ή έναν διηλεκτρικό αγγελιοφόρο στο καλώδιο οπτικών ινών έτσι, που εξαλείφει την ανάγκη να μαστιγωθεί ένα καλώδιο οπτικών ινών σε έναν αγγελιοφόρο. Ένα σχήμα 8 καλώδιο οπτικών ινών αποτελείται από τρία συστατικά: ο αγγελιοφόρος, webbing, και το καλώδιο οπτικών ινών. Ένα σχήμα 8 καλώδιο αγγελιοφόρων έχει διάφορα πλεονεκτήματα. Το υλικό κόστος εγκατάστασης μπορεί να μειωθεί με την εξάλειψη της ανάγκης να αγοραστεί ένα χωριστό καλώδιο αγγελιοφόρων και να μαστιγώσει το καλώδιο. Το κόστος εργασίας μπορεί να μειωθεί πολύ δεδομένου ότι υπάρχει μόνο μια εργασία εγκαταστάσεων, εγκαθιστώντας το σχήμα 8 καλώδιο. Αυτό συγκρίνει με δύο εργασίες εγκαταστάσεων που απαιτούνται όταν πρώτα πρέπει να εγκατασταθεί ο αγγελιοφόρος, και έπειτα το καλώδιο εγκατεστημένος με να μαστιγώσει το στον αγγελιοφόρο. Χαρακτηριστικά, το γενικό κόστος της εγκατάστασης μπορεί να μειωθεί κατά τουλάχιστον 40%.



Χαρακτηριστικά:
Η υψηλή εκτατή δύναμη των καλωδίων stranede καλύπτει την απαίτηση αυτοφερόμενου και μειώνει το κόστος εγκαταστάσεων
Καλή μηχανική και εκτέλεση θερμοκρασίας
Υψηλής αντοχής χαλαρός σωλήνας που είναι hydeolysis ανθεκτικό
Η ειδική ένωση πλήρωσης σωλήνων εξασφαλίζει μια κρίσιμη προστασία της ίνας
Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν το καλώδιο υδατοστεγές:
Χαλύβδινο σύρμα που χρησιμοποιείται ως κεντρικό μέλος δύναμης
Χαλαρή ένωση πλήρωσης σωλήνων
100% πλήρωση πυρήνων καλωδίων
APL εμπόδιο υγρασίας



Πρότυπο Περιγραφή Εφαρμογές Εκτατή δύναμη (ν) Αντίσταση συντριβής (N/100mm)
Μακροπρόθεσμος βραχυπρόθεσμος Μακροπρόθεσμος βραχυπρόθεσμος
GYTC8Y 24 υπαίθριο οπτικό καλώδιο επικοινωνίας πυρήνων, μεταλλικό μέλος δύναμης, χαλαρός σωλήνας στρώματος, πλήρης ένωση πλήρωσης, θήκη PE, αυτοφερόμενο οπτικό καλώδιο Fig.8 Αυτοφερόμενη υπερυψωμένη τοποθέτηση 3000 7000 300 1000



Ακτίνα Bned
(χιλ.)
Θερμοκρασία εργασίας (℃) Μέγιστη μείωση (dB/km) ίνες OD (χιλ.) βάρος kg/km
Στατικός (Δ) Δυναμικό (δ) Min.TA Max.TB 1310μm 1550μm
10 Δ 20 Δ -40℃ +60℃ ≤0.36 ≤0.22 2~144 8.2~17.8 102~268





Κατηγορία Περιγραφή Προδιαγραφές
G.652D
Οπτικές προδιαγραφές Μείωση @1310nm ≤0.36dB/km
@1550nm ≤0.22dB/km
Ασυνέχεια μείωσης ≤0.05 DB
Μείωση εναντίον του μήκους κύματος @1285~1330nm ≤0.05 dB/km
@1525~1575nm ≤0.05 dB/km
Μηδέν μήκος κύματος διασποράς 1300~1324nm
Μηά κλίση διασποράς ≤0.092ps/(nm2.km)
Διασπορά @1310nm ≤3.5 ps/nm.km
@1550nm ≤18 ps/nm.km
Διασπορά τρόπου πόλωσης (PMD) ≤0.2ps/km1/2
Μήκος κύματος διακοπών καλωδίων (λcc) ≤1260nm
Αποτελεσματικός δείκτης ομάδας της διάθλασης @1310nm 1.4675
@1550nm 1.4681
Μακρο απώλεια κάμψεων (ακτίνα 30mm, 100turns) 1625nm ≤0.1 DB
Γεωμετρικός
Προδιαγραφές
Διάμετρος τομέων τρόπου @1310nm 9.2±0.6μm
@1550nm 10.4±0.8μm
Διάμετρος επένδυσης 125±1μm
Μη-κυκλικότητα επένδυσης ≤1.0%
Διάμετρος επιστρώματος 245±7μm
Concentricity επένδυσης/επένδυσης λάθος ≤8μm
Concentricity πυρήνων/επένδυσης λάθος ≤0.8μm
Μηχανικός
Προδιαγραφές
Επίπεδο δοκιμής απόδειξης ≥1.0%
Ακτίνα μπουκλών ινών ≥4.0m
Μέγιστη δύναμη λουρίδων επιστρώματος 1.3~8.9N

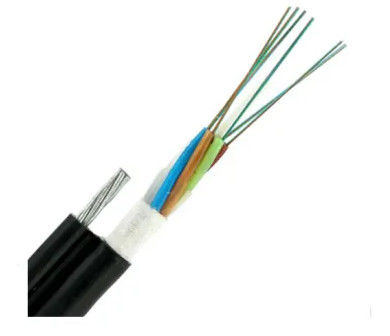

24 σχήμα 8 πυρήνων καλώδιο οπτικών ινών 0

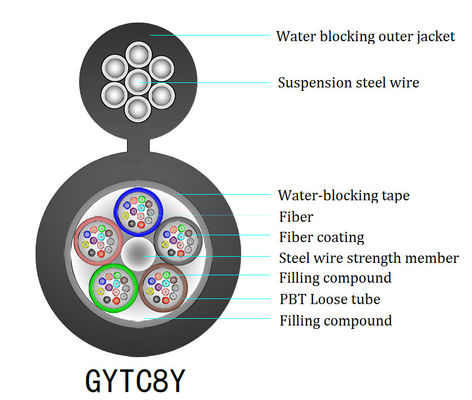

24 σχήμα 8 πυρήνων καλώδιο οπτικών ινών 1
