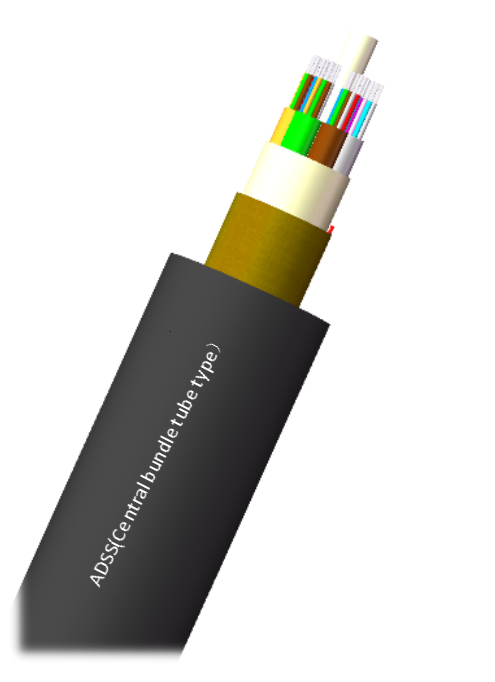

Καλώδιο οπτικής υποστήριξης, ολικής διηλεκτρικής

Περιγραφή προϊόντος:

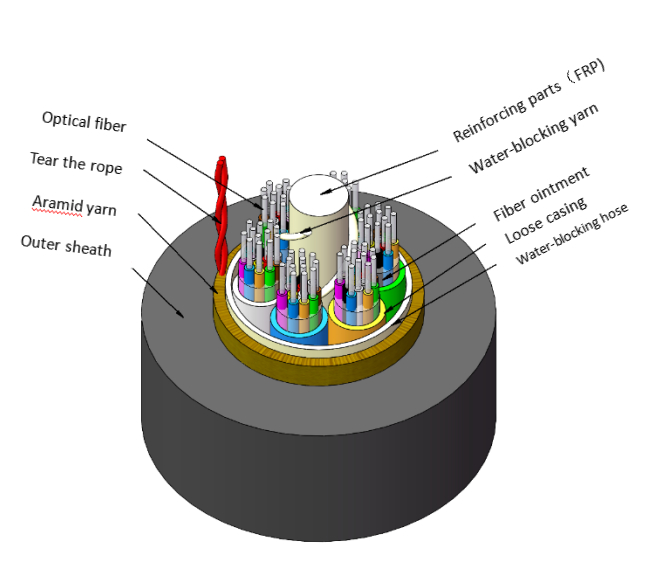

Η δομή του οπτικού καλωδίου είναι να εισάγει οπτικές ίνες μονής ή πολλαπλής λειτουργίας σε έναν χαλαρό σωλήνα από πλαστικό υψηλού συντελεστή, γεμάτο με αδιάβροχο υλικό. Το κέντρο του πυρήνα του καλωδίου είναι ένα μη μεταλλικό ενισχυτικό στοιχείο (FRP). Για ορισμένα οπτικά καλώδια με ορισμένους αριθμούς πυρήνων, ένα στρώμα μαξιλαριού πολυαιθυλενίου εξωθείται από την εξωτερική πλευρά του μη μεταλλικού κεντρικού ενισχυτικού τεμαχίου. Οι χαλαροί σωλήνες (και τα σχοινιά πλήρωσης) στρίβονται γύρω από το κεντρικό ενισχυτικό τεμάχιο για να σχηματίσουν έναν συμπαγή και στρογγυλό πυρήνα καλωδίου. Ο πυρήνας του καλωδίου τυλίγεται κατά μήκος με σωλήνα νερού και εξωθείται ένα εσωτερικό περίβλημα πολυαιθυλενίου. Η εξωτερική πλευρά στρίβεται με νήμα αραμιδίου για ενίσχυση και στη συνέχεια εξωθείται ένα εξωτερικό περίβλημα ή ένα ανθεκτικό σε AT εξωτερικό περίβλημα για να σχηματιστεί το καλώδιο.

Μέθοδος εγκατάστασης: Αυτοφερόμενη εναέρια χρήση σε στύλους και πύργους ηλεκτρικής ενέργειας.

Πεδίο εφαρμογής: Κατάλληλο για επικοινωνίες μεγάλων αποστάσεων και επικοινωνίες μεταξύ γραφείων κ.λπ.

Πρότυπα εκτέλεσης: YD/T 980-2002 Ολο-διηλεκτρικό αυτοφερόμενο οπτικό καλώδιο, D/LT 788-2016 Ολο-διηλεκτρικό αυτοφερόμενο οπτικό καλώδιο κ.λπ.

Χαρακτηριστικά προϊόντος:

① Ο λογικός σχεδιασμός και ο ακριβής έλεγχος του υπερβολικού μήκους της οπτικής ίνας στον χαλαρό σωλήνα και η μέθοδος καλωδίωσης προσδίδουν στο οπτικό καλώδιο εξαιρετικές μηχανικές και περιβαλλοντικές επιδόσεις.

② Ελαφρύ σε βάρος και με μικρή διάμετρο καλωδίου, μειώνει την επίδραση των δυνάμεων πάγου και ανέμου, καθώς και το φορτίο στον πύργο και τα στηρίγματα.

③ Για κυκλώματα ισχύος άνω των 110KV, μπορούν να υιοθετηθούν περιβλήματα AT, τα οποία έχουν εξαιρετική αντοχή στην ηλεκτρική παρακολούθηση.

④ Έχει εξαιρετική αντοχή σε εφελκυσμό και θερμοκρασία.

⑤ Μπορεί να εγκατασταθεί απευθείας χωρίς διακοπή ρεύματος.

⑥ Μεγάλο άνοιγμα, με το μέγιστο άνοιγμα να υπερβαίνει τα 1000M. Ο αναμενόμενος σχεδιασμός διάρκειας ζωής του οπτικού καλωδίου μπορεί να είναι μεγαλύτερος από 30 χρόνια.

Τεχνικές παράμετροι (τυπικές τιμές εξωτερικού περιβλήματος PE):
