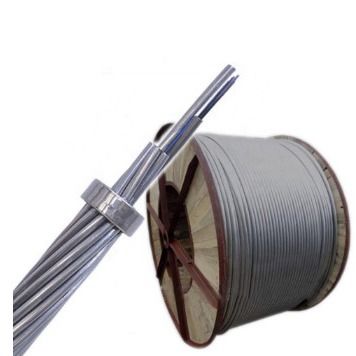

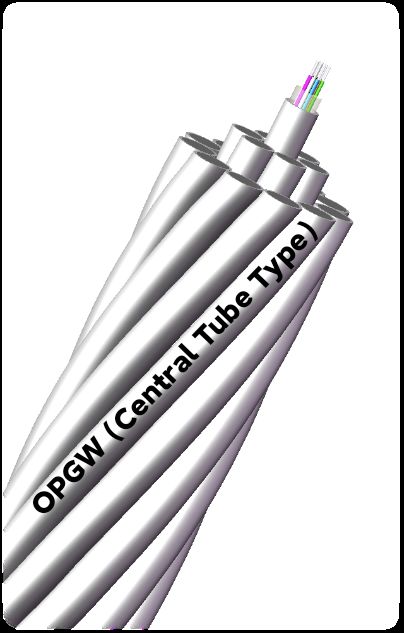

Σύνθετο εναέριο καλώδιο γείωσης οπτικών ινών

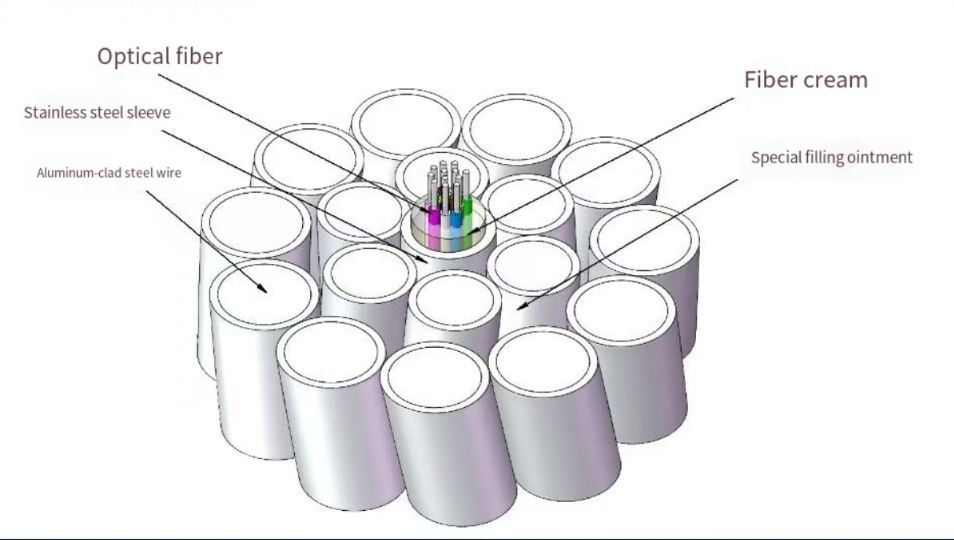

Περιγραφή του προϊόντος: Οπτικοποιημένος σύρμα επίγειας στερέωσης από οπτικές ίνες (OPGW) είναι ένας τύπος επίγειου σύρμας επίγειας στερέωσης που περιέχει οπτικές ίνες,με πολλαπλές λειτουργίες, όπως υπερυψωμένο καλώδιο γης και οπτική επικοινωνίαΧρησιμοποιείται κυρίως σε γραμμές επικοινωνίας 110 kV και άνω και σε νεοκτισμένα υπερυψωμένα συστήματα μεταφοράς υψηλής τάσης.Μπορεί επίσης να χρησιμοποιηθεί για την αντικατάσταση των υφιστάμενων υπερυψωμένων καλωδίων εδάφους του παλιού υπερυψωμένου συστήματος μεταφοράς υψηλής τάσηςΤα οπτικά καλώδια OPGW, τυλιγμένα με μεταλλικά καλώδια, είναι πιο αξιόπιστα, σταθερά και ασφαλή.Καθώς το κεφαλικό καλώδιο γης και το οπτικό καλώδιο ενσωματώνονται σε ένα, σε σύγκριση με άλλους τύπους οπτικών καλωδίων, όχι μόνο συντομεύει την περίοδο κατασκευής, αλλά και εξοικονομεί το κόστος κατασκευής.εάν το OPGW είναι κατασκευασμένο από ατσάλινο σύρμα επικάλυψης με αλουμίνιο ή σύρμα κράματος αλουμινίου συνδεδεμένο μεταξύ τους, είναι ισοδύναμο με την εγκατάσταση ενός καλού καλωδιακού κεφαλικού καλωδίου εδάφους, το οποίο μπορεί να φέρει πολλαπλά οφέλη, όπως τη μείωση του λανθάνου ρεύματος τροφοδοσίας της γραμμής μεταφοράς,μείωση της υπερφόρτωσης συχνότητας ισχύος, και βελτίωση των παρεμβολών και επικίνδυνων επιπτώσεων των γραμμών ηλεκτρικής ενέργειας στις γραμμές επικοινωνίας.μπορούν να εγκατασταθούν στην κορυφή των πύργων γραμμών μεταφοράς χωρίς να χρειάζεται να ληφθούν υπόψη η βέλτιστη θέση κρεμάσματος και τα ζητήματα ηλεκτρομαγνητικής διάβρωσηςΩς εκ τούτου, το OPGW διαθέτει υψηλή αξιοπιστία, ανώτερη μηχανική απόδοση και σχετικά χαμηλό κόστος.Η τεχνολογία αυτή είναι ιδιαίτερα κατάλληλη και οικονομική για την τοποθέτηση νέων ή την αντικατάσταση υφιστάμενων καλωδίων εδάφους. Ειδικές δομές μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις των χρηστών.

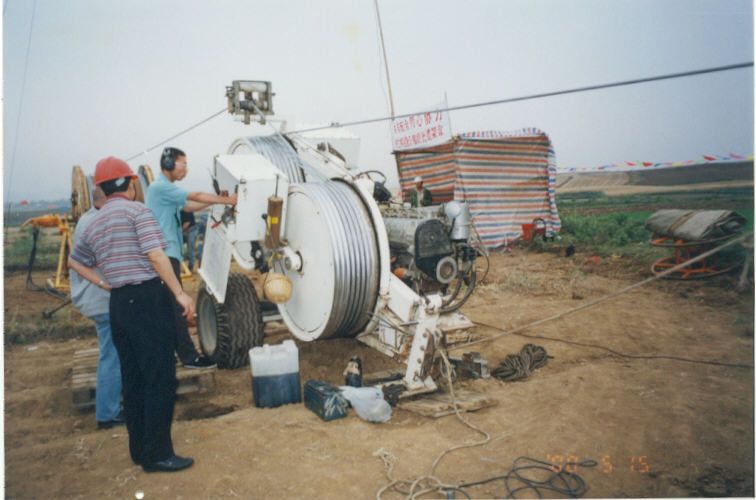

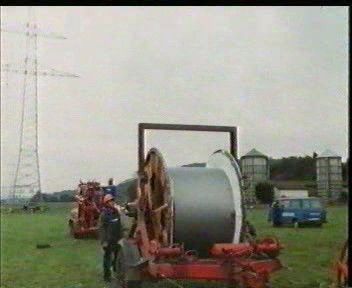

Μέθοδος εγκατάστασης: Χρήση σε πύργους μεταφοράς υψηλής πίεσης.

Πρότυπα εκτέλεσης: DL/T 832-2016 Σύνθετο κεφαλικό καλώδιο εδάφους από οπτικές ίνες, JB/T 8999-2014 Σύνθετο κεφαλικό καλώδιο εδάφους από οπτικές ίνες κλπ.

Χαρακτηριστικά του προϊόντος:

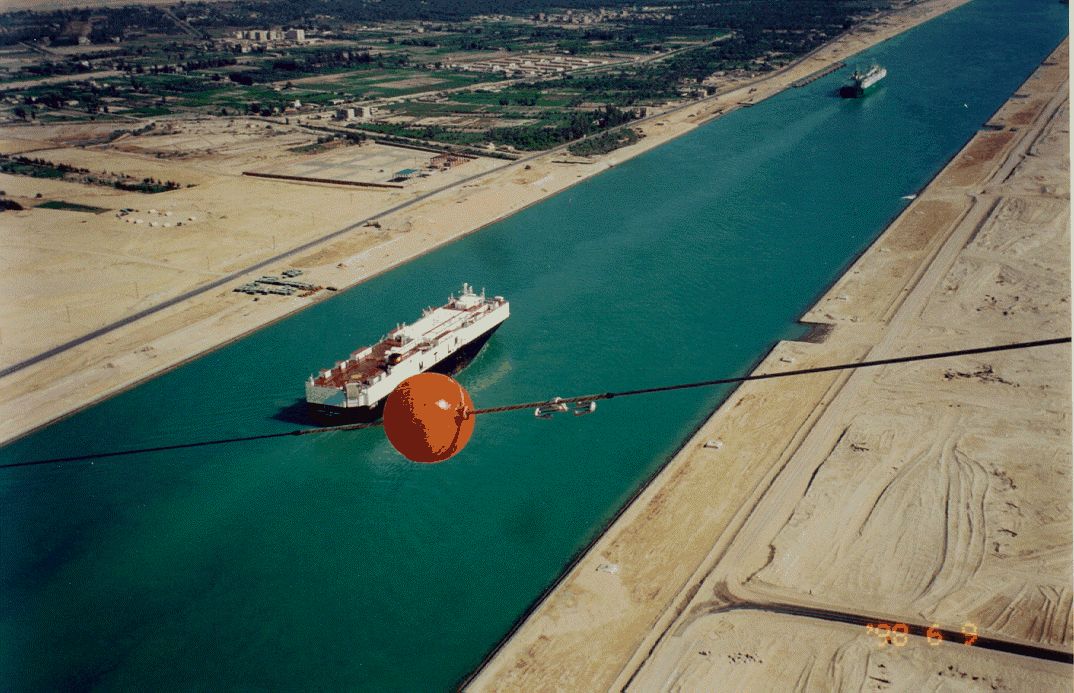

1 Για γραμμές υψηλής τάσης άνω των 110kv, η απόσταση σταδίων είναι σχετικά μεγάλη (συνήθως άνω των 250M).

2 Εύκολο στη συντήρηση, είναι εύκολο να επιλυθεί το πρόβλημα της διέλευσης γραμμής και τα μηχανικά χαρακτηριστικά του μπορούν να ανταποκριθούν στις απαιτήσεις της μεγάλης διέλευσης γραμμής.

3 Το εξωτερικό στρώμα του OPGW είναι κατασκευασμένο από μεταλλική θωράκιση, η οποία δεν έχει καμία επίδραση στην διάβρωση και την υποβάθμιση υψηλής τάσης.

Το 4OPGW πρέπει να απενεργοποιείται κατά τη διάρκεια της κατασκευής, με αποτέλεσμα σημαντικές απώλειες από διακοπή ρεύματος.Στους δείκτες επιδόσεων των OPGWΌσο μεγαλύτερο είναι το ρεύμα του μικρού κυκλώματος, τόσο περισσότεροι καλοί αγωγοί απαιτούνται για την θωράκιση, η οποία μειώνει αντίστοιχα την αντοχή στην έλξη.για την αύξηση της χωρητικότητας ρεύματος βραχυκυκλώματος, πρέπει να αυξηθεί η περιοχή της μεταλλικής διατομής, γεγονός που οδηγεί σε αύξηση της διάμετρος και του βάρους του καλωδίου.θα πρέπει να επιβάλλονται αυστηρές απαιτήσεις στους δείκτες αντοχής των πύργων γραμμής κατά τη διάθεση.

Τεχνικές παραμέτρους (τυπικές τιμές):
